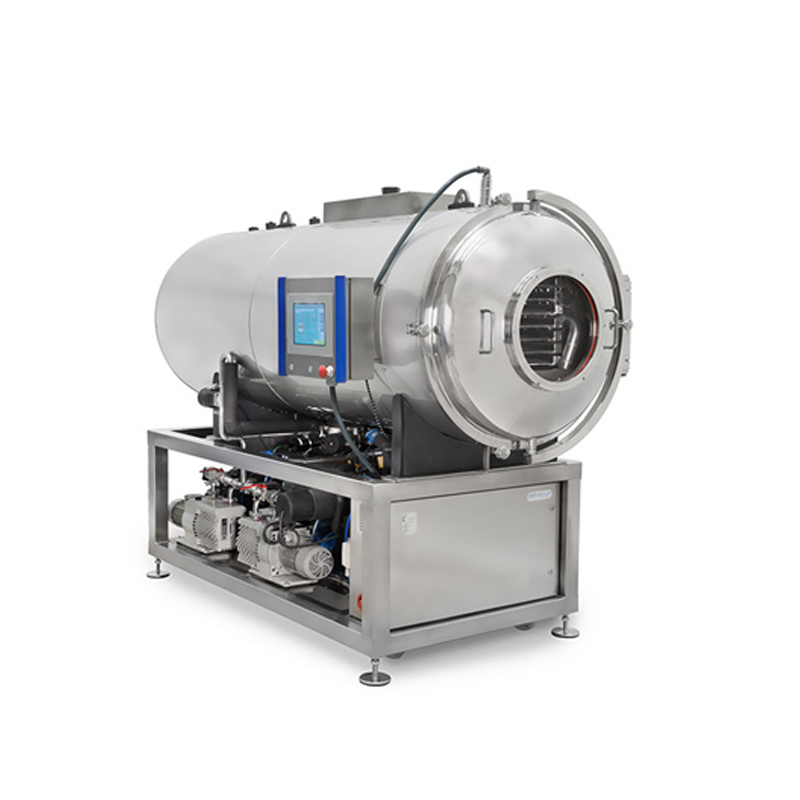

| 設備名稱： | 生產型食品冷凍干燥機 |
| 設備型號： | QFN-DGJ-FD-20m2 |
| 干燥面積： | 20m2（支持定做） |
| 試機： | 支持試機做實驗 |
| 適用范圍： | 蔬菜、水果、植物、花類、調味品、水產品、生物制品、藥品、飲料、標本等 |
| 適用場景： | 高校科研、化工、食品、農藥、醫藥、生物行業等 |
| 是否保修： | 全國三年保修 |
| 咨詢電話： | 17317246351 |
1．產品概述
真空冷凍干燥技術是目前國際上食品脫水加工技術,與常用的烘干方法相比，用該技術生產而成的凍干食品，具有保質期長,復水性好,并且其色、香、味、營養成份俱佳等特點，干燥后的食品體積、形態基本不變，物質呈海綿狀，無干縮現象，可廣泛應用于蔬菜、水果、調味品、水產品、生物制品、藥品、飲料、標本等領域。
而QFN-DGJ-FD系列真空凍干燥設備是我公司在吸收國外技術，結合國內同行產品優點的基礎上，開發研制出來的新一代食品加工設備，是本公司長期為食品加工工業服務所作的新貢獻。
QFN-DGJ-FD系列真空冷凍干燥設備主要包括：食品預凍系統、干燥倉系統、加熱系統、真空系統、制冷系統、物料傳送系統、媒體系統、氣動系統、清洗消毒系統。
2．工作原理
所謂真空冷凍干燥就是將含水物質，經預處理后，在-30℃急速冷凍和真空環境下，使其中的水份從固態升華成氣態，以除去水分而保存物質的干燥方法。
3．產品特點
真空系統采用水封泵+油封泵的組合方式，初期排除空氣由大功率的油封泵組快速預抽，維持工作真空用小功率的羅茨水封泵組工作。可降低能耗，同時水封泵又可抽出水蒸氣，避免了油封泵由于排水性能差，水汽使泵油乳化變質，進而造成系統真空度不穩定的弊端。 加熱為封閉式水循環系統，采用三通調節閥自動調水循環系統的供熱量，控制加熱板溫度，并由氮?dú)庾詣?dòng)定壓，保證熱水工作溫度至120℃。 采用后置式及下置式捕水冷阱，與分體外置式冷阱相比，通路短，阻力小，水汽通路設計流暢，捕水均勻，提高捕水效率。捕水冷阱采用氨單項循環制冷的特有方式，較通用的供液方式相比，制冷供液穩定性好，易操作。中小型設備可采用氟利昂制冷，由膨脹閥調節供流量。4．主要參數
|
參數/型號 |
QFN-DGJ-FD-20m2 |
QFN-DGJ-FD-25m2 |
QFN-DGJ-FD-30m2 |
QFN-DGJ-FD-50m2 |
QFN-DGJ-FD-100m2 |
|
干燥面積m2 |
20 |
25 |
30 |
50 |
100 |
|
進料量KG/批 |
200 |
250 |
300 |
500 |
1000 |
|
板層尺寸MM |
2200*600 |
2200*600 |
3300*600 |
3300*600 |
5000*600 |
|
板層層數 |
8+1 |
10+1 |
8+1 |
13+1 |
17+1 |
|
板層數量（塊） |
18 |
22 |
18 |
28 |
36 |
|
最大捕水量（KG） |
300 |
380 |
450 |
750 |
1500 |
|
設備冷卻 |
水冷 |
||||
|
隔板溫度 |
-35 ~ +100℃ |
||||
|
層板材料 |
不銹鋼AISI 304 |
||||
|
冷阱最低溫度 |
-45℃ |
||||
|
冷凝器降溫：從+20℃到-40℃ |
<40分鐘（如果室溫低于25℃） |
||||
|
整機重量（KG） |
8000 |
9000 |
11000 |
20000 |
40000 |
|
整機功率(KW） |
45 |
50 |
60 |
100 |
180 |
注：可根據客戶需要凍干的產品特性、日產量等來進行選型定制生產。
